CD-12の内部写真です。
左側に見れるのが、Linnの誇るbrilliAnt POWER SUPPLY TYPE U25 WSLです。アナログ回路用+-18Vと、デジタル回路用+-8Vの、互いに独立した出力を持っています。BRILLIANT POWER SUPPLYは、一次側AC電源を高圧のDCとして変換し、50-60KHzの超高速スイッチでACに変換し、小型トランスで減圧、小型コンデンサにより平滑するという方式を取っています。
ケースは、70ミクロンに及ぶ超硬質アルマイト処理をほどこした高張力アルミ合金ブロックから削り出したものです。ケースと蓋の2ピース構成です。
白銀色に輝く部分が、cdエンジン部です。DSPを利用したピックアップのデジタルサーボを実装しています。
電子回路部分も、DSPを利用したジッタ低減を行っています。このジッタ低減の対象は、ディスク上に記録された際のジッタも含まれています。また、DAコンバータは、峻別された20ビットDACを使用しています。
回路実装は、日本のメーカにはほとんど出来ないほどの最短経路化が図られています。

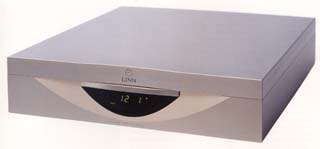

sondek CD-12の各種仕様を示します
ユーザーオプション機能
U1 ディスプレイ・スリープモード |
0
|
ディスプレイがスリープ状態に戻る |
1
|
ディスプレイはonのまま | |
U2 赤外線(IR)モード | プロセッサ/リモートアウト/リモートインアウト | |
0
|
無効/ofF/off | |
1
|
有効/ofF/off | |
2
|
無効/on/off | |
3
|
有効/on/off | |
4
|
無効/ofF/on | |
5
|
有効/ofF/on | |
6
|
無効/on/on | |
7
|
有効/on/on | |
U3 オートプログラムモード |
0
|
プログラムされたcdが認識してもoff |
1
|
プログラムされたcdが認識てるとon | |
U4 パワーアップモード |
0
|
電源投入後、前回の状態に戻る |
1
|
電源投入後、停止状態 | |
2
|
電源投入後、オートプレイ | |
U5 CDセット時のモード |
0
|
前回の状態に戻る |
1
|
停止状態 | |
2
|
オートプレイ | |
U6 ダイレクトタイム・ディスプレイ・モード |
0
|
ハンドセットの番号キーが常にトラック番号を選ぶ |
1
|
ディスプレイ内容に応じて、番号キーがトラックまたは時間を入力する | |
U7 スマートドロワー・モード |
0
|
ドロワーにプレイ/停止/開/閉の機能をもたせる |
1
|
ドロワーにプレイ/スキップ/停止/開/閉の機能をもたせる | |
U8 HDCDディザモード |
0
|
最小振幅ディザ |
1
|
ディザモード1 (高周波等間隔ディザ) | |
2
|
ディザモード2 (高周波等間隔ディザ) | |
3
|
ディザモード3 (高周波等間隔ディザ) | |
4
|
ディザモード4 (高周波等間隔ディザ) | |
5
|
ディザモード5 (高周波等間隔ディザ) | |
6
|
ディザモード6 (高周波等間隔ディザ) | |
7
|
最小振幅三角波pdfディザ |
全般
寸法 | 320mm * 350mm * 80mm |
重量 | 12kg |
消費電力 | 20W |
駆動系
Linn CDエンジン
コンバージョン技術
HDCDによる20bit8倍オーバーサンプリング
チャンネルごとのデュアル・デジタル/アナログコンバージョン
コントロール
CDシンクリンク マスタースレーブ入力接続 |
コネクター | 高質RCAフォノ |
レベル | 0〜10v DC | |
RS232-Cソフトウェア・アップロード・ポート | コネクター | rj-11 |
オーディオ回路から完全アイソレーション | ||
リモート入力 カレントループ・リモートコントロール入力 |
コネクター | 高質RCAフォノ |
感度 | 5maディアレンシャル信号電流 | |
リモート出力 カレントループ・リモートコントロール出力 |
コネクター | 高質RCAフォノ |
レベル | 6ma信号電流 | |
Linn KNEKTシステムとのインタフェース出力は、光絶縁カレントループ出力 |

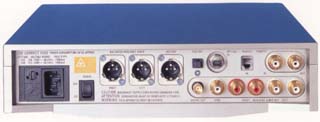

出力
アンバランス・アナログ | コネクター | 高質RCAフォノ |
出力レベル | 2v rms | |
出力インピーダンス | 200Ω | |
最小負荷 | 1kΩ | |
バランス・アナログ | コネクター | 1チャンネル毎、3ピンxlr pin1 - シールド pin2 - ホット pin3 - コールド |
出力レベル | 4v rms (ホット・コールド間) 2V rms(ホット・シールド/コールド/シールド間) | |
出力インピーダンス | 各300Ω(ホット/コールド) | |
最小負荷 | 600Ω | |
SPDIFデジタルオーディオ光学出力 | コネクター | 75Ω金メッキbnc |
出力レベル | 500mv peak-peak(75Ω) | |
AES/EBUデジタルオーディオ出力 | コネクター | 3ピンxlr pin1 - シールド pin2 - ホット pin3 - コールド |
出力レベル | 2v peak-peak(110Ω) | |
STデジタルオーディオ光学出力 | プロフェッショナルグレード光ファイバー・コネクター | |
TOSLINKデジタルオーディオ光学出力 | コンシューマーグレード光ファイバー・コネクター |
